SY-12

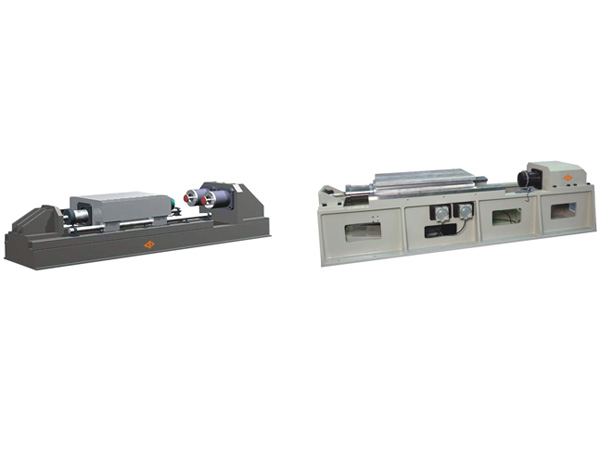

Horizontal pneumatische Schocktest Maschine

Die SY-12 horizontal pneumatische Schocktest Maschine gehört zu den horizontaln Aufpralltestern. Es wird vornehmlich für die Simulierung von Schockumgebungen für horizontal Emissionsprüfung von irreversiblen optoelektronischen Systemen und länglichen Produkten genutzt.

Funktionen und Eigenschaften
1. Durch Nutzung von Longitudinalstoßtechnologie, bietet die horizontal pneumatische Schocktest Maschine geringe Hochfrequenzstörung und hohe Steife in der Longitudinaldirektion.

2. Verlässliche pneumatische Bremstechnologie erlaubt der pneumatische Schocktest Maschine sekundäre Aufprälle auf dem Tisch zu vermeiden.

3. Die gesamte Leistung ist von einem Niedrigdruck Zylinder hergeleitet, was Vorteile wie hohe Sicherheit, Zuverlässigkeit und einfache Wartung mit sich bringt.

4. Ein Gas-Flüssigkeit Puffersystem ist speziell für große horizontal Schocktester entwickelt. Dies reduziert nicht nur den Schock auf die Grundfläche enorm, sondern verlängert die Gebrauchszeit des Geräts enorm.

5. Der Erweiterungszylinder ist ein schnelles und praktisches Bedienungselement mit ausgezeichneter Aufprallwiederholbarkeit. Es erlaubt Schocküberladung durch Anpassung des Luftdrucks zu kontrollieren.

6. Die Integration von Schocktester Kontrolle und Messung sorgt für einfache Bedienung und Messung.

Haupteigenschaften

Modell SY12-50 SY12-100 SY12-200 SY12-400 SY12-600 SY12-1000
Ladung (kg) 50 100 200 400 600 1000
Tischgröße (mm) 600 x 320 700x400 900x500 900x500 1000x580 1200x680
Schock Wellenform Halb-Sinus Trapezoid Halb-Sinus Trapezoid Halb-Sinus Trapezoid Halb-Sinus Trapezoid Halb-Sinus Trapezoid Halb-Sinus Trapezoid
Schock Beschleunigung (m/s2) 150-6000 300-1000 150-3000 300-1000 150-3000 300-1000 150-3000 300-500 150-2000 300-600 150-1000 300-500
Impulsdauer (ms) 40-1.5 12-6 40-2 12-6 40-2 12-6 40-2 12-6 40-3 12-6 40-6 12-6
Dimension (mm) 2000x630x560 2200x660x600 2500x720x700 2670 x 720 x 700 3620x860x700 4200x960x800
Gewicht (kg) 1500 1800 2100 2200 3100 4500
Energieversorgung Drei-Phasen 380V, 50/60Hz
Standard GJB150 GJB360 GJB548 GB/T2423 GJB1217 JJG497 MIL-STD-810F IEC68-2-27
Anmerkung Dieses Produkt kann nach Kundenwünschen angepasst werden.
