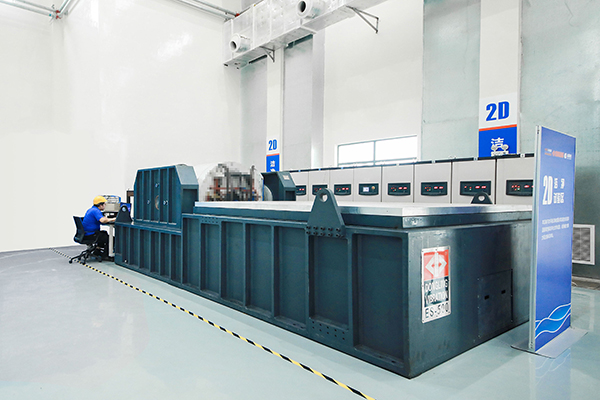

Luftgekühltes Schwingprüfsystem

Luftgekühltes Schwingprüfsystem
Anfrageformular
Eigenschaften

1. Das luftgekühlte Schwingprüfsystem besitzt hohe Resonanzfrequenzen und einen weiten Frequenzbereich.

2. Hohe Zuverlässigkeit bei Ankerwicklungen
Innovative Technik und Struktur des verstärkten Rings der Ankerwicklung hat die Vibrationsresistenz unter Einwirken großer Kräfte, Hochbeschleunigungsvibration, großer Aufpralle und hoher Temperatur signifikant verbessert.

3. Hocheffizienter Luftkühlungseffekt
Der Belüftungsschacht unseres luftgekühlten Schwingprüfsystems ist konzipiert, um den Kühleffekt stark zu verbessern. Die von oben nach unten verlaufenden magnetischen Ringe verstärken den mit Nuten versehenden Lufteinlasskanal, den doppellagigen Auslasskanal und den keilförmigen Luftkanal. Die Erregerspule nutzt einen wabenartigen Luftschacht.

4. Luftgekühlte Gebläse
Wegen des einzigartigen Luftschachts und anderer Strukturdesigns unseres Schwingprüfsystems arbeiten die luftgekühlten Gebläse mit geringem Lärmpegel und einem ausgezeichneten Kühleffekt.

5. Horizontale und Vertikale Tests
Das luftgekühlte Schwingprüfsystem mit einem Gleittisch lässt sich für horizontale und vertikale Tests nutzen. Es ist leicht zu kippen und bietet einen einfachen dualen Ausrichtungsschaltmodus.

6. Leistungsverstärker mit MOSFET und IGBT Modulen
Die Leistungsverstärker unserer Testausstattung nutzen hochwertige MOSFET und IGBT Module und bieten somit sehr hohe Stabilität und Zuverlässigkeit.

7. Sicherheitsmaßnahmen
Unsere luftgekühlten Schwingprüfsysteme folgen den Europäischen Standardtest Anforderungen. Ihre Leistungsverstärker sind mit einer Notfall-Aus-Taste versehen um rechtzeitig mit Notfällen umgehen zu können. Sie genügen sowohl den Sicherheitsbedingungen der Amerikanischen UL und Europäischen CE Standards.

Hilfe für Modellauswahl

Das luftgekühlte Schwingprüfsystem wird leicht durch Kippmomente, Trägheitsmomente, der Schwerpunktmitte und der Höhe des Schwerpunkts beeinflusst. Deshalb empfehlen wir einen Sicherheitsfaktor von 1.2 mal den theoretischen Schubwerten. Ein Schwingungsregler ist im Einklang mit Testvoraussetzungen und dem zukünftigen Entwicklungstrend auswählbar.

Leistungsmerkmale
  • Forcierte Luftkühlung
  • Sinusförmiger Anregungskraft Bereich von 1kN bis 70kN.
  • Verhältnis von zufälliger und sinusförmiger Anregungskraft ist 1:1
  • Zweifache Sinus Schockkraft (dreifach optional)
  • Spitze-Tal Amplitude: 25mm, 40mm, 51mm, 76mm, or 100mm
  • Die leichtgewichtigen Anker bieten Designoptimierung und starke Schwingungsresistente Leistung.
  • Die Luftfeder an der Zapfenposition sorgt für einen ausgezeichneten Schwingungsisolierungseffekt.
  • Starke Tragfähigkeit der Luftfeder im zentralen Gehäuse und eine exzellente Niedrigfrequenz Leistung.
  • Das Doppel-Magnetkreis-Design sorgt für niedrigen Streufluss und ein gleichmäßiges Magnetfeld.
  • Verfügbare Testfunktionen beinhalten Sinus, Rauschen, Schock, und mehr.
  • Ausgezeichnete Kühleffekte und geringer Lärm.
  • Hocheffiziente und verlässliche Leistungsverstärker.
Luftgekühltes Schwingprüfsystem
Parameter Liste
Systemmodell ES-1-150 ES-2-150 ES-3-150 ES-6-230 ES-10-240 ES-10LS3-240
Nennkraft Sinus/ Zufall (kN) 1/1 2/2 3/3 6/6 10/10 10/10
Schock @6ms (kN) 2 4 6 12 20 20
Frequenzbereich (Sinus) (Hz) 5-4500 5-4500 5-5000 5-3500 5-3200 5-3000
Frequenzbereich (Zufall) (Hz) 5-4500 5-4500 5-5000 5-3500 5-3200 5-3000
Max. Beschleunigung (Sinus) (g) 50 100 100 100 100 85
Max. Beschleunigung (Zufall) (g) 30 60 60 60 60 50
Max. Geschwindigkeit (m/s) 2 2 2 2 2 2
Max. Verschiebung (mm) 25 40 25 51 51 76
Max. Belastung (kg) 70 70 120 300 300 300
Resonanz (Hz) 3900 3900 2900 3400 2700 2500
Rüttelgerät ET-1-150 ET-2-150 ET-3-150 ET-6-230 ET-10-240 ET-10-240
Masse der bewegl. Teile (kg) 2 2 3 6 10 13
Armaturendurchmesser (mm) 150 150 150 230 240 240
Masse (kg) 395 395 480 590 900 1000
Maße (L*B*H) (mm) 696*618*653 696*618*653 756*618*661 826*618*720 930*688*787 940*715*780
Schutz-Airbag Resonanzfrequenz (Hz) 3 3 3 3 2.5 2.5
Verstärkermodell SDA-1 SDA-2 SDA-3 SDA-6 SDA-10 SDA-10
Ausgangsleistung (kVA) 1 2 3 6 10 10
Energieverbrauch (kVA) 4 5.5 6.5 16 21 21
Masse (kg) 160 200 200 240 400 400
Maße (L*B*H) (mm) 607*1003*1545 607*1003*1545 607*1003*1545 607*1003*1545 607*1003*1545 607*1003*1545
Gebläse B-200 B-200 B-200 B-1000 B-1000 B-1000
Leistung (kW) 0.75 0.75 0.75 4 4 4
Durchflussrate (m³/s) 0.1 0.1 0.1 0.3 0.3 0.3
Druck (kPa) 2 2 2 4.5 4.5 4.5
Maße (L*B*H) (mm) 498*373*905 498*373*905 498*373*905 794*540*1260 794*540*1260 794*540*1260
Masse (kg) 30 30 30 115 115 115
Systemmodell ES-10D-240 ES-20-320 ES-20LS3-340 ES-30-370 ES-40-370 ES-30LS4-370
Nennkraft Sinus/ Zufall (kN) 10/10 20/20 20/20 30/30 40/40 30/30
Schock @6ms (kN) 20 40 40 60 80 60
Frequenzbereich (Sinus) (Hz) 5-5000 5-3000 5-3000 5-2800 5-2800 5-2600
Frequenzbereich (Zufall) (Hz) 5-5000 5-3000 5-3000 5-2800 5-2800 5-2600
Max. Beschleunigung (Sinus) (g) 100 100 80 100 130 85
Max. Beschleunigung (Zufall) (g) 60 60 48 60 78 51
Max. Geschwindigkeit (m/s) 1.8 2 2 2 2 2.4
Max. Verschiebung (mm) 51 51 76 51 51 100
Max. Belastung (kg) 300 300 300 500 500 500
Resonanz (Hz) 3300 2800 2700 2500 2500 2400
Rüttelgerät ET-10D-240 ET-20-320 ET-20LS3-340 ET-30-370 ET-40-370 ET-30LS4-370
Masse der bewegl. Teile (kg) 10 20 25 30 40 35
Armaturendurchmesser (mm) 240 320 340 370 370 370
Masse (kg) 900 1700 1700 2490 2490 2540
Maße (L*B*H) (mm) 980*688*813 1222*760*1052 1222*760*1067 1328*854*1140 1328*854*1140 1328*854*1213
Schutz-Airbag Resonanzfrequenz (Hz) 2.5 2.5 2.5 2.5 2.5 2.5
Verstärkermodell SDA-10 SDA-20 SDA-20 SDA-30 SDA-40 SDA-30
Ausgangsleistung (kVA) 10 20 20 30 40 30
Energieverbrauch (kVA) 21 44 44 54 73 54
Masse (kg) 400 450 450 500 550 500
Maße (L*B*H) (mm) 607*1003*1545 607*1003*1545 607*1003*1545 620*1010*1950 620*1010*1950 620*1010*1950
Gebläse B-1000 B-3000 B-3000 B-3000 B-5000 B-3000
Leistung (kW) 4 7.5 7.5 7.5 15 7.5
Durchflussrate (m³/s) 0.3 0.52 0.52 0.52 1.05 0.52
Druck (kPa) 4.5 5.8 5.8 5.8 5.6 5.8
Maße (L*B*H) (mm) 794*540*1260 927*644*1440 927*644*1440 927*644*1440 1159*863*1882 927*644*1440
Masse (kg) 115 180 180 180 255 180
Systemmodell ES-40LS4-370 ES-40-445 ES-50-445 ES-60-445 ES-50LS3-445
Nennkraft Sinus/ Zufall (kN) 40/40 40/40 50/50 60/60 50/50
Schock @6ms (kN) 80 80 100 120 100
Frequenzbereich (Sinus) (Hz) 5-2600 5-2700 5-2700 5-2700 5-2600
Frequenzbereich (Zufall) (Hz) 5-2600 5-2700 5-2700 5-2700 5-2600
Max. Beschleunigung (Sinus) (g) 100 80 100 100 90
Max. Beschleunigung (Zufall) (g) 60 48 60 60 54
Max. Geschwindigkeit (m/s) 2.4 2 2 2 2
Max. Verschiebung (mm) 100 51 51 51 76
Max. Belastung (kg) 500 800 800 800 800
Resonanz (Hz) 2400 2400 2400 2400 2300
Rüttelgerät ET-40LS4-370 ET-40-445 ET-50-445 ET-60-445 ET-50LS3-445
Masse der bewegl. Teile (kg) 35 50 50 50 55
Armaturendurchmesser (mm) 370 445 445 445 445
Masse (kg) 2540 4500 4500 4500 4500
Maße (L*B*H) (mm) 1328*854*1213 1730*1139*1272 1730*1139*1272 1730*1139*1272 1730*1139*1293
Schutz-Airbag Resonanzfrequenz (Hz) 2.5 2.5 2.5 2.5 2.5
Verstärkermodell SDA-40 SDA-40 SDA-50 SDA-60 SDA-50
Ausgangsleistung (kVA) 40 40 50 60 50
Energieverbrauch (kVA) 73 73 82 95 82
Masse (kg) 550 550 550 700 550
Maße (L*B*H) (mm) 620*1010*1950 620*1010*1950 620*1010*1950 620*1010*1950 620*1010*1950
Gebläse B-5000 B-5000 B-5000 B-7000S B-5000
Leistung (kW) 15 15 15 22 15
Durchflussrate (m³/s) 1.05 1.05 1.05 1.47 1.05
Druck (kPa) 5.6 5.6 5.6 7.3 5.6
Maße (L*B*H) (mm) 1159*863*1882 1159*863*1882 1159*863*1882 1158*959*1882 1159*863*1882
Masse (kg) 255 255 255 340 255
Systemmodell ES-60LS3-445 ES-50LS4-445 ES-60LS4-445 ES-70LS3-480
Nennkraft Sinus/ Zufall (kN) 60/60 50/50 60/60 70/70
Schock @6ms (kN) 120 100 120 140
Frequenzbereich (Sinus) (Hz) 5-2600 5-2500 5-2500 5-2700
Frequenzbereich (Zufall) (Hz) 5-2600 5-2500 5-2500 5-2700
Max. Beschleunigung (Sinus) (g) 100 85 100 100
Max. Beschleunigung (Zufall) (g) 60 51 60 60
Max. Geschwindigkeit (m/s) 2 2 2 2
Max. Verschiebung (mm) 76 100 100 76
Max. Belastung (kg) 800 800 800 1000
Resonanz (Hz) 2300 2200 2200 2200
Rüttelgerät ET-60LS3-445 ET-50LS4-445 ET-60LS4-445 ET-70LS3-480
Masse der bewegl. Teile (kg) 55 60 60 70
Armaturendurchmesser (mm) 445 445 445 480
Masse (kg) 4500 4500 4500 4500
Maße (L*B*H) (mm) 1730*1139*1293 1730*1139*1348 1730*1139*1348 1730*1139*1304
Schutz-Airbag Resonanzfrequenz (Hz) 2.5 2.5 2.5 2.5
Verstärkermodell SDA-60 SDA-50 SDA-60 SDA-70
Ausgangsleistung (kVA) 60 50 60 70
Energieverbrauch (kVA) 95 82 95 108
Masse (kg) 700 550 700 700
Maße (L*B*H) (mm) 620*1010*1950 620*1010*1950 620*1010*1950 620*1010*1950
Gebläse B-7000S B-5000 B-7000S B-7000L
Leistung (kW) 22 15 22 30
Durchflussrate (m³/s) 1.47 1.05 1.47 1.6
Druck (kPa) 7.3 5.6 7.3 7.5
Maße (L*B*H) (mm) 1158*959*1882 1159*863*1882 1158*959*1882 1247*1053*2182
Masse (kg) 340 255 340 340
