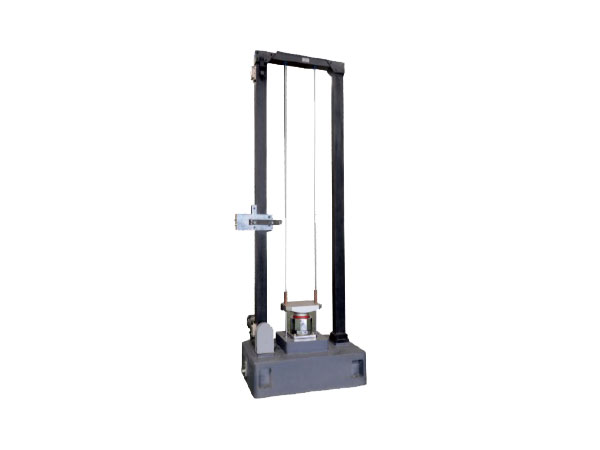

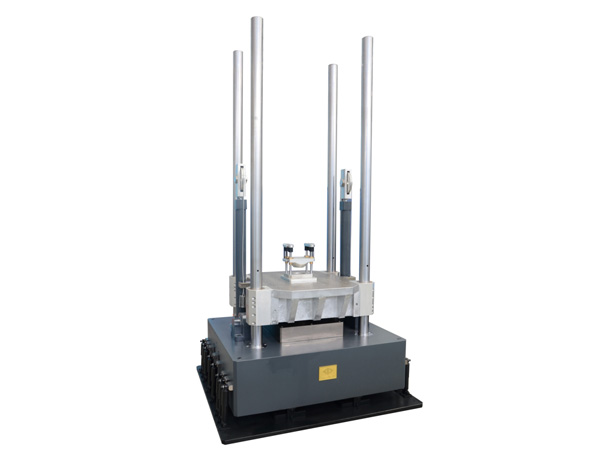

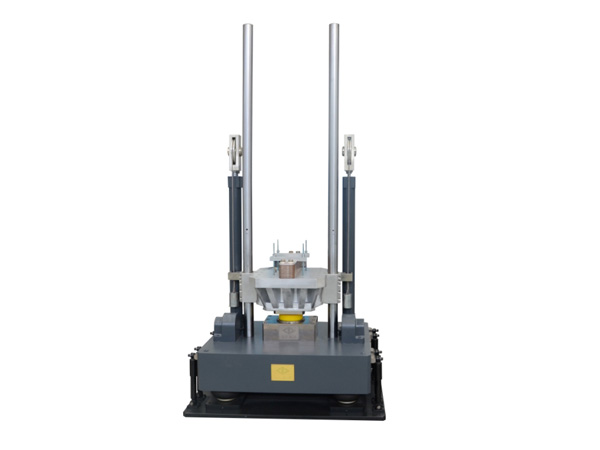

SY-10 Hydraulische Frei-Fall Schocktest Maschine

  • SY-10 Hydraulische Frei-Fall Schocktest Maschine
  • SY-10 Hydraulische Frei-Fall Schocktest Maschine
  • SY-10 Hydraulische Frei-Fall Schocktest Maschine
  • SY-10 Hydraulische Frei-Fall Schocktest Maschine
Anfrageformular

Die SY-10 hydraulische Frei-Fall Schocktestmaschine ist ideal für die Simulierung von Stößen auf verschiedene Güter in einer praktischen Umgebung. Es wird überprüft, ob diese Güter verlässliche Funktionen und unbeschädigte Strukturen nach Stößen aufweisen.

Als Schocktester kann die hydraulische Frei-Fall Schock Maschine eine Großzahl an Wirkungstest so wie die gängige halb Sinuswelle, post-Spitze Sägezahnwelle und die Rechteckwelle durchführen.

Funktionen und Charakteristika
  • Eine Kombination aus hydraulischem Balance Hebesystem und mehrgestelliger Führungsschiene mit großer Leistungsfähigkeit versichert eine stabile Hebefunktion ohne Lärm.
  • Der Gusstisch aus Aluminium-Magnesium Legierung ist optimal gestaltet, bietet er hohe Steifheit und geringe Hochfrequenz Stördaten.
  • Mit großer Bremskraft ist es dem eingebauten hydraulischen Bremsmechanismus möglich effektiv einen zweiten Aufprall zu verhindern.
  • Das digitale Hubhöhen-Regelsystem garantiert die Wiederholbarkeit des Stoßes.
  • Die hydraulische Frei-Fall Schocktestmaschine ist mit einer eigenen Stoßdämpfungsplatte ausgestattet, was den Shock am Boden erheblich reduziert. Mit einer geeigneten Platte ist dies extrem einfach zu installieren.
Haupt Eigenschaften
Modell SY10-2
Mechanisch 		SY10-5 SY10-25 SY10-50 * SY10-100 * SY10-200 ** SY10-400 ** SY10-600 ** SY10-1000 ** SY10-1500
Gesamtladung (kg) 2 5 25 50 100 200 400 600 1000 1500
Tischgröße (mm) 200x200 200x200 300x350 480x500 650x800 800x960 1000 X1000 1200 X1200 1000 X1000
1200 X1200		 1000x1200
1200x1200
Stoßwellenform Halb-Sinus Halb-Sinus Post-SpitzeSägezahn Halb-Sinus Post-SpitzeSägezahn Halb-Sinus Post-SpitzeSägezahn Trapezoid Halb-Sinus Post-SpitzeSägezahn Trapezoid Halb-Sinus Post-SpitzeSägezahn Trapezoid Halb-Sinus Post-SpitzeSägezahn Trapezoid Half-sine Post-peaksawtooth Trapezoid Half-sine Post-peaksawtooth Trapezoid Half-sine Post-peaksawtooth Trapezoid
Stoßbeschleunigung (m/s2) 200-15000 200-15000 150-1000 150-15000 150-1000 150-6000 150-1000 300-1000 150-6000 150-1000 300-1000 150-3500 150-1000 300-1000 150-1500 150-500 300-500 150-1500 150-500 300-500 150-1500 150-500 300-500 150-1500 150-500 300-500
Impulsdauer (ms) 11-0.8 18-0.5 18-6 30-0.8 18-6 30-1.5 18-6 12-6 30-1.5 18-6 12-6 30-2 18-6 12-6 30-6 18-6 12-6 30-6 18-6 12-6 30-6 18-6 12-6 30-6 18-6 12-6
Dimension (L×B×H: mm) 900 x 510 x 2100 900x725x 2200 900x725x 2200 1260 x 960x 2600 1370 x 1000 x 2600 1560 x 1210 x 2600 1600 x 1210 x 2600 1620 x 1350 x 2600 1750x1500 x 2800 1950x1750x 2800
Gewicht (kg) 500 550 850 2500 3100 3800 4200 5100 6000 7000
Größe der Ölquelle (mm) 　 350×300×690 630×450×710 700X530X780
Volumen der Ölquelle 　 60L 60L 45kg/100L
Energieversorgung 0.3kW 380V 5060Hz 1.5kW 380V 50/60Hz 1.5kW 380V 50/60Hz 2.2kW
Standard GJB150 GJB360 GJB548 GB/T2423 JJG541 IEC60068-2-27
*Minimum Pulsbreite 0.8ms
**Maximale Pulsbreite 2ms
