SY-11

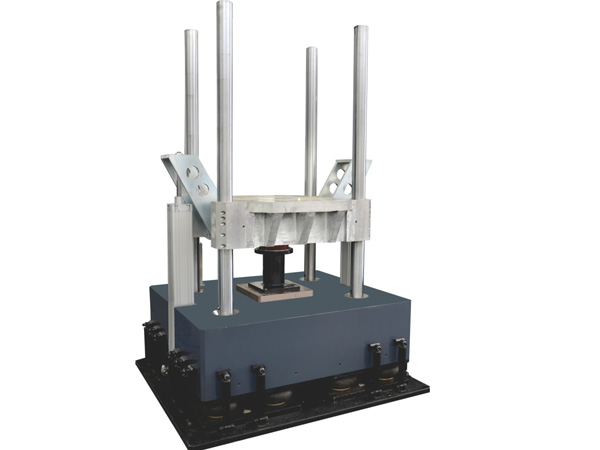

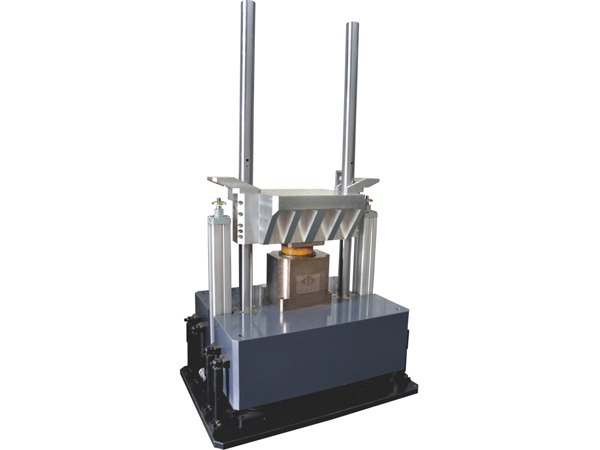

Pneumatische Frei-Fall Schocktestmaschine

The SY-11 pneumatische Frei Fall Shock Maschine ist ein neu-entwickelter Typ der Shock und Stoß Testausstattung. Sie bietet simple Bedienung, einfache Instandhaltung, und einen hohen Grad an Automatisierung. Der Tester ist für alle Arten von Shocktests, wie die Halb-Sinus Welle, post-Spitze Sägezahnwelle, Rechteckwelle und mehr angebracht.

Funktionen und Charakteristika
1. Das Druckgesteuerte Gerät hat eine simple Struktur und hohe Zuverlässigkeit. Es verursacht keine Verschmutzung, und sorgt so für eine saubere und gesunde Umwelt.

2. Die pneumatische Frei Fall Shock Maschine kann ihre Wirkungsleistung erheblich verbessern. Die maximale Kollisionsfrequenz erreicht 100mal/min.

3. Es ist extrem einfach große Pulsbreiten- und kleine Überlastungstests durchzuführen.

4. Mit einer hohen Stoßgeschwindigkeit, kann der Shock Tester einen Stoßtisch ersetzen. Es bietet hohe Zuverlässigkeit und bessere Stoßwellenform, verglichen mit einem motorgesteuerten hydraulischen Stoßtisch.

5. Die pneumatische Frei-Fall Shock Maschine erlaubt es die Stoßgeschwindigkeit durch Anpassung des Gasdrucks zu kontrollieren. Es ist einfach, Kollisionsgeschwindigkeit anzupassen.

6. Das Produkt nutzt das Shock DAQ Serien Stoßkontroll- und Messsystem um verschiedene optionale Einschlagmodi zu realisieren, darunter manuelle Stöße, kontinuierliche Stöße, Einzelstöße und Intervallstöße.

Haupt Eigenschaften

Modell SY11-25 SY11-50 SY11-100 SY11-200 SY11-400 SY11-600 SY11-800 SY11-1000
Gesamtladung (kg) 25 50 100 200 400 600 800 1000
Tischgröße(mm) 300x300 500x500 600x600 600x800 800x1000 800x1000 1200x1200 1000x1200 1200x1200 1000x1200
Stoßwellenform Waveform Half-sine Postpeak-
Sawtooth
Half-sine Postpeak-
Sawtooth
Trapezoid Half-sine Postpeak-
Sawtooth
Trapezoid Half-sine Postpeak-
Sawtooth
Trapezoid Half-sine Postpeak-
Sawtooth
Trapezoid Half-sine Postpeak-
Sawtooth
Trapezoid Half-sine Postpeak-
Sawtooth
Trapezoid Half-sine Postpeak-
Sawtooth
Trapezoid
Stoßbeschleunigung (m/s2) 30-6000 150-1500 30-6000 150-1500 300-1000 30-6000 150-1500 300-1000 30-2000 150-600 300-600 30-1500 150-600 300-600 30-1500 150-600 300-600 30-1000 150-500 300-500 30-1000 150-500 300-500
Impulsdauer (ms) 40-1 11-3 40-1.5 18-3 12-6 40-1.5 18-6 12-6 40-3 18-6 12-6 40-6 18-6 12-6 40-6 18-6 12-6 30-6 18-6 12-6 30-6 18-6 12-6
Dimension (L×B×H: mm) 900x780x2000 1140x880x2120 1260 x 880 x 2020 1120x1220x2050 1450x1600x2450 1450x1350x2450 1950x1550x2450 1950x1550x2450

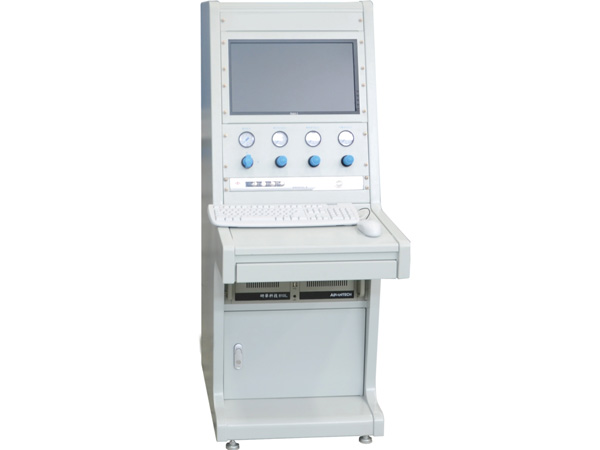

Größe des Steuerschranks (mm) 545 x 720x1335
Größe des Druckaufbau Geräts (mm) 300 x 300 x 850 400 x 400 x 850
Gewicht (kg) 1500 1800 2500 2600 3800 3800 5200 5200
Max. Stoß-frequenz (time/min) 120 120 100 80 50 40 30 30
Standard GJB150 GJB360 GJB548 GB/T2423 JJG541 MIL-STD-810F EC68-2-27
Anmerkung Dieses Produkt kann nach den Wünschen und Anforderung der Kunden angepasst werden.
