SY-14

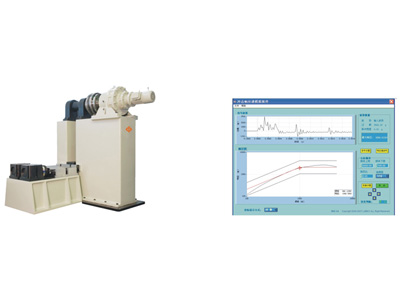

Schock Antwort Spektrum Maschine (SRS)

Die SY-14 Schock Antwort Spektrum Maschine, als SRS Maschine abgekürzt, wird benutzt um Gegenstoßleistung elektronischer Produkte und Einheiten zu messen. Es bestimmt ob Prüflinge zuverlässige Funktionen und komplette Strukturen in Stoßumgebungen behalten.

Das Stoßspektrum resultiert aus einer Serie linearer Einfreiheitsgradsystemen mit verschiedenen natürlichen Frequenzen, welche den gleichen Stoßreaktionsspektren ausgesetzt werden. Der Maximalwert der Stoßreaktion stellt die maximale Belastung der unser Produkt ausgesetzt wird dar. Somit erlaubt die Stoßspektrum Maschine Stoßwellen und Stoßenergie aus realen Begebenheiten zu simulieren.

Funktionen und Merkmale
1. Unsere Schock Antwort Spektrum Maschine nutzt den fortschrittlichsten Typ von Windows2000/XP-basiertem Kontrollsystem. Das Stoß DAQ Serie Spektren-Kontroll-Messinstrument kann akkurat alle Auftrefftests durchführen, nur durch Eingabe der Höhe des Auftreffhammers durch einen Operator.

2. Der eingebaute Pendel Anreizmechanismus bietet einfache Strukturen.

3. Stufenlos einstellbare Stoßenergie

4. Die Nutzung eines elektromagnetischen Kupplungs-Bremsen Mechanismus erlaubt schnelle Reaktion und große Bremskraft.

5. Die Schock Antwort Spektrum Prüfausstattung kommt mit einer Basis, welche durch kleine Stellfläche und einfache Installation ausgezeichnet wird.

6. Der Standard und Toleranz des Schockspektrums innerhalb des Systems bietet Nutzern einfache Anpassung und Anwendung. Ein Testbericht wird automatisch am Ende des Tests erstellt.

Hauptmerkmale

Modell SY14-50 SY14-100 SY14-150 SY14-200
Gewicht (kg) 50 100 150 200
Tischgröße (mm) 600x600 600 x 600 900x900 1200x1200
Reaktions-Frequenzbereich ** 100-10000Hz 100-10000Hz 100-5000Hz 100-5000Hz
Max. Reaktions-beschleunigung (m/s2) 50000 50000 50000 30000
Dimension (L×B×H: mm) 1850x1250x1800 1850x1250x1800 2000x2300x1800 2400x2700x1800
Gewicht (kg) 3600 4000 4500 5000
Energieversorgung Drei-Phasen 380V, 50/60Hz
Arbeitsumgebung Temperaturbereich 0〜40°C
Feuchtigkeitsbereich ≤80% (nicht kondensierend)

**Reaktion ab 10Hz erhältlich.
