Multi-Achsen Drehtisch

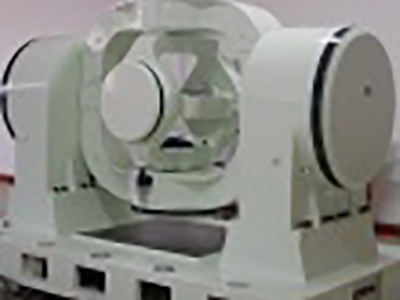

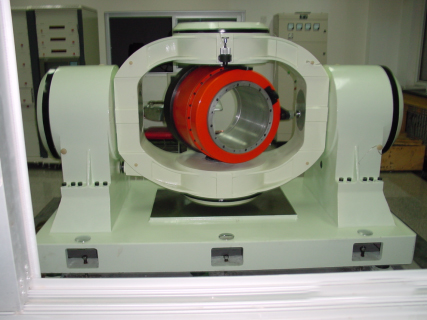

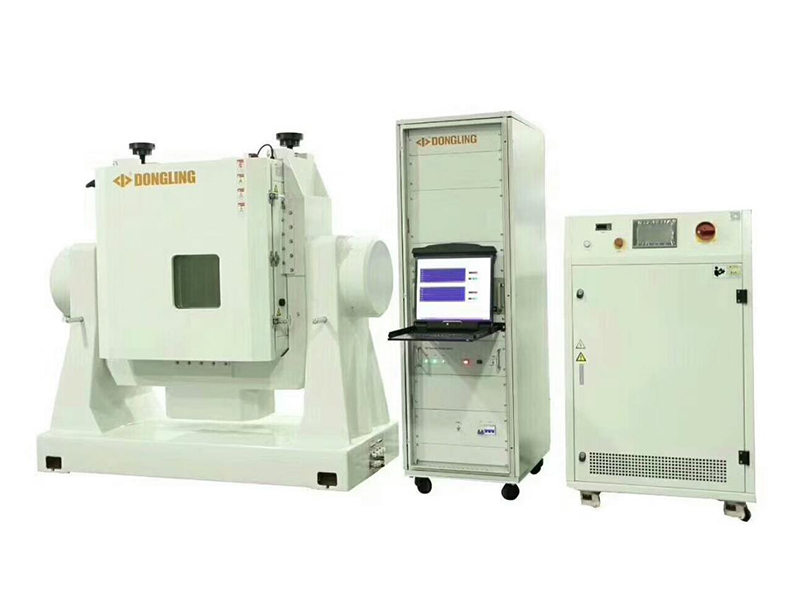

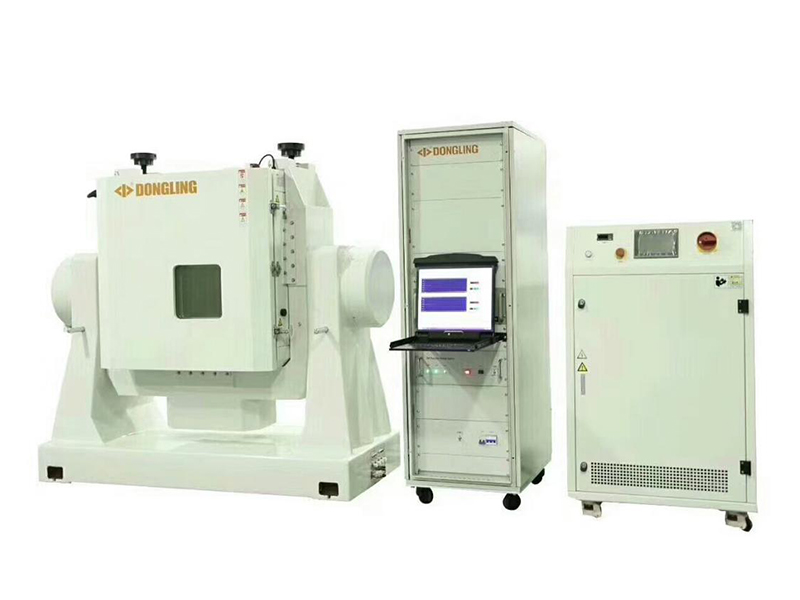

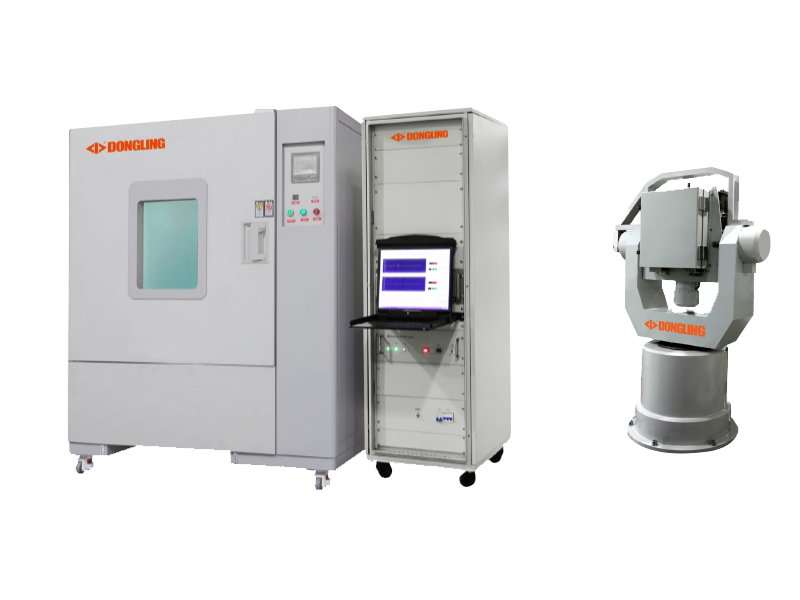

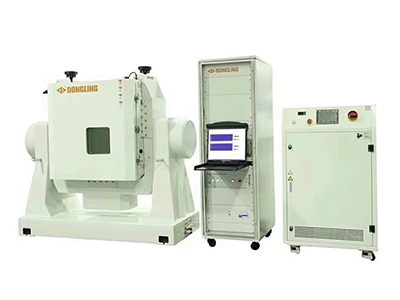

Dieses Mehrfachachsen-System besteht aus Drehtisch, Temperaturregler sowie Mess- und Steuergerät.

Das Mehrfachachsen-System hat verschiedene Funktionen zum Anpassen von Winkellage, Winkelgeschwindigkeit, Schwingung und Zentrifugalbeschleunigung. Diese Funktionen dienen zur Aufzeichnung von Echtzeit-Informationen und Temperaturkontrolle. Die Hauptaufgabe des Drehtisches ist die präzise Positionierung und Geschwindigkeitsregulierung je nach Belastung. Dieses System eignet sich für dynamische und statische Testverfahren und zur Kalibrierung von Beharrungskomponenten und Trägheitsnavigation. Außerdem können Temperaturen, Feuchtigkeit oder Vakuum erzeugt werden um Widerstandsfähigkeit unter verschiedenen Umwelteinflüssen zu testen.

Die Achse des Drehtisches ist mechanisch präzise und überträgt elektrische Signale während der Testverfahren.

Zudem ist der Drehtisch mit einer Standardschnittstelle zur Datenübertragung ausgestattet. Spezifische Mess- und Bediensoftware werden zur Bedienung und Einstellung des Drehtisches sowie zur Datenübertragung eingesetzt. Außerdem ist auch ein Kommunikationsprotokoll verfügbar um den Drehtisch zu steuern und Daten durch verschiedene Anwendungsprogramme zu sammeln.

Der Das Mehrfachachsen-System wird in der Raum- und Luftfahrt, für Navigation, Waffenindustrie und Automobilindustrie eingesetzt. Es wird vor allem zur Verifizierung und Kalibrierung von Trägheitsnavigationssystemen und Beharrungskomponenten eingesetzt und kann Höhenunterschiede und Bewegungen von Raketen und Fluggeräten eingesetzt werden.

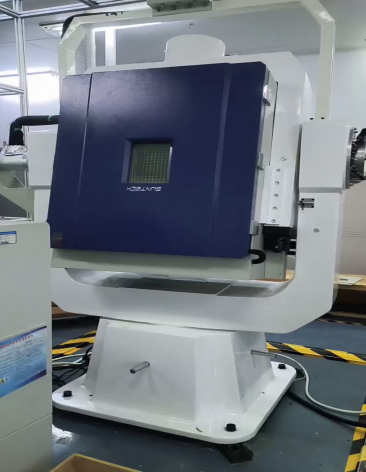

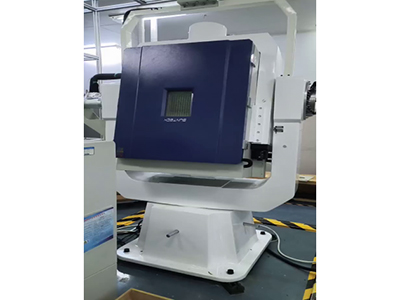

Modell	2ER60-700 2-Achsen Drehtisch mit integrierter Temperaturkammer	2ER50-500 2-Achsen Drehtisch mit integrierter Temperaturkammer	3ER50-500 3-Achsen Drehtisch mit integrierter Temperaturkammer
Drehtisch Durchmesser(mm)	ø700	ø500	ø500
Richtungen der Rotationsachse	2	2	3
Belastbarkeit (kg)	60	50	50
Drehtisch Rundlauf (mm)	0.02	0.02	0.02
Drehtisch Planheit (mm)	0.02	0.02	0.02
Rechtwinkligkeit(")	±5	±5	±5
Rotationsgenauigkeit(")	±2	±2	±2
Positionierungsgenauigkeit(")	±2	±2	±2
Positionsauflösung(°)	0.0001	0.0001	0.0001
Reproduzierbarkeit (")	±2	±2	±2
Bewegungsbereich	360° kontinuierlich	360° kontinuierlich	360° kontinuierlich
Geschwindigkeit (°/s)	Innen/Außen 1200 /600	Innen/Außen ±600/ ±300	Innen/mitte/außen ±600/±300/±300
Auflösungswert (°/s)	±0.001	±0.001	±0.001
Genauigkeit & Stabilität(gemessen bei 360°)	Besser als 0.002%	Besser als 0.002%	Besser als 0.002%
Anlaufgeschwindigkeit (°/s²)	Innen/Außen 450 / 200	Innen/Außen 600 / 300	Innen/mitte/außen 600/ 450/300
Bandbreite	Innen/Außen 50Hz/20Hz	Innen/Außen 25Hz/10Hz	Innen/mitte/außen 25Hz/15Hz/10Hz
Maße Temperaturkammer (mm)	750*750*650	550*560*500	550*560*500
Temperaturbereich (℃)	-65~+125	-60~+85	-60~+85
Temperaturgenauigkeit (℃)	±1	±1	±1
Temperaturanstiegsrate (℃/min)	1-2	1-2	1-2
Temperaturstabilität (℃)	±1	±1	±1

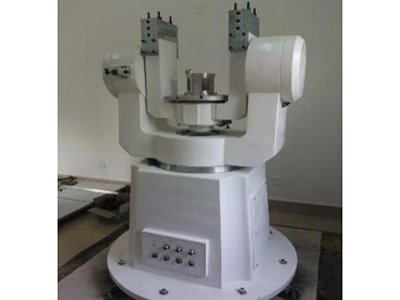

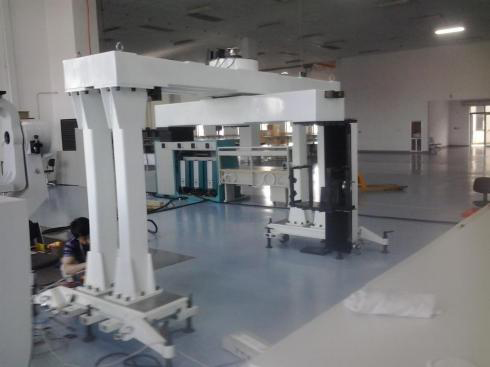

Modell	KJ-3200C 3-Achsen Multifunktional Drehtisch	KJ-5200C 3-Achsen Multifunktional Drehtisch	FMS-1013 Dynamisches Zielobjekt Bewegungssimulator
Drehtischnmaß (mm)	ø300*400	ø500*500	ø800*800
Richtungen der Rotationsachse	3	3	1
Belastbarkeit (kg)	≥50	≥50	≥500Kg
Drehtisch Rundlauf (mm)	0.02	0.02	0.05
Drehtisch Planheit (mm)	0.02	0.02	0.02
Rechtwinkligkeit(")	±5	±5	±5
Rotationsgenauigkeit(")	±2	±2	±5
Positionierungsgenauigkeit(")	±2	±2	±10
Positionsauflösung(°)	0.0001	0.0001	0.0001
Reproduzierbarkeit (")	±2	±2	±5
Bewegungsbereich	360° kontinuierlich	360° kontinuierlich	360° kontinuierlich
Wertebereich (°/s)	Innen/mitte/außen 600/ 500/ 300	Innen/mitte/außen 600/ 500/ 300	300°/s
Auflösung (°/s)	±0.0001	±0.0001°/s	±0.0001°/s
Genauigkeit & Stabilität (gemessen bei 360°)	Besser als 0.002%	Besser als 0.002%	-
Anlaufgeschwindigkeit (°/s²)	Innen/mitte/außen 1200 /800 /600	Innen/mitte/außen 1200 /800 /600	600°/s²
Bandbreite (Faktor 20)	Innen/mitte/außen 10Hz/8Hz/ 6Hz	Innen/mitte/außen 10Hz/8Hz/ 6Hz	Innen: 5Hz

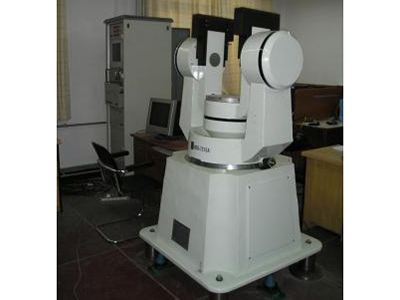

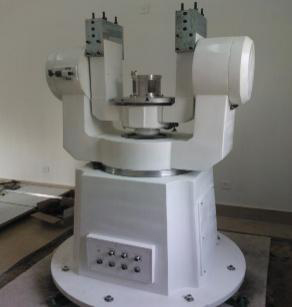

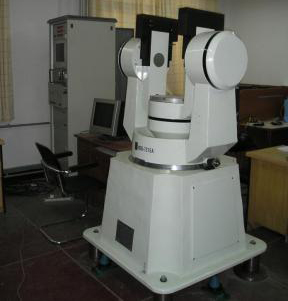

Modell	FMS-3104 3-Achsen Flight Bewegungssimulator	FMS-3117H 3-Achsen Flight Bewegungssimulator	FMS-3014-01W 3-Achsen Flight Bewegungssimulator
Bewegungsbereich	Innen: ±180° Middle: ±90° Außen: ±180°	Innen: kontinuierlich Middle: kontinuierlich Außen: kontinuierlich	Innen: kontinuierlich Middle: kontinuierlich Außen: kontinuierlich
Mounting surface size (mm)	∅500*500	400*400*400	∅500*500
Belastbarkeit (kg)	≥50	≥50	≥50
Angular position measuring resolution (°)	≤0.0001	≤0.0001	≤0.0001
Angular Positionierungsgenauigkeit(″)	≤3	≤2	≤2
Angular position Reproduzierbarkeit (″)	≤1	≤1	≤1
Angular velocity (°/s)	Innen/mitte/außen 500/300/300	Innen/mitte/außen 500/300/300	Innen/mitte/außen 7200/300/300
Max. Anlaufgeschwindigkeit (°/s)	Innen/mitte/außen 5000/3000/3000	Innen/mitte/außen 15000/7000/7000	Innen/mitte/außen 7000/5000/3000
Bandbreite (Faktor 20)	Innen/mitte/außen 12Hz/10 Hz/8Hz	Innen/mitte/außen 20Hz/18 Hz/15Hz	Innen/mitte/außen 15Hz/12Hz/10Hz
