Gleittisch

Einführung

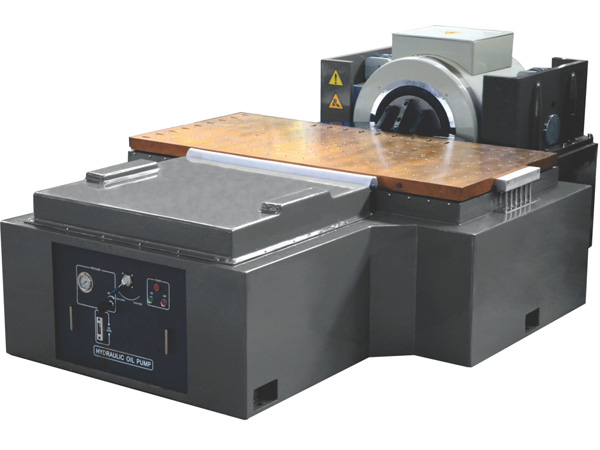

  • Ultra-Langer Gleittisch

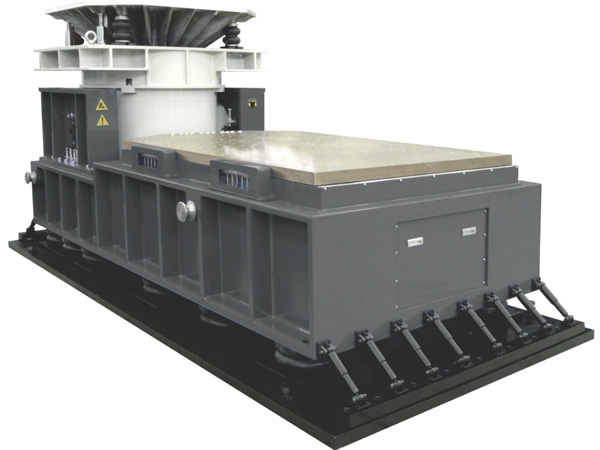

  • Integrierter Typ

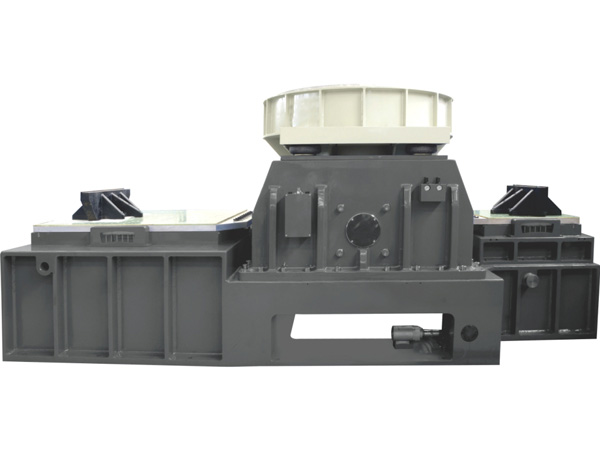

  • geteilter Typ

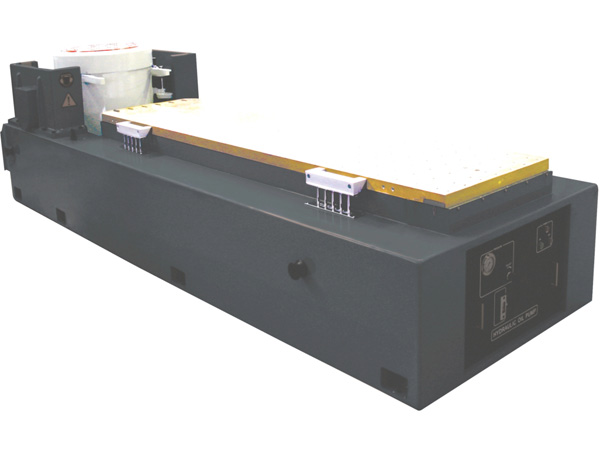

  • Ultra-Langer Gleittisch
    (3500x3500mm)

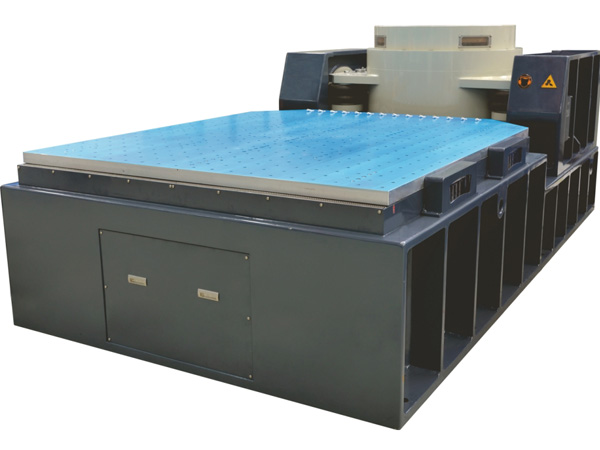

  • Doppel Gleittisch

1. Der Gleittisch kann mit einem elektrodynamischen Shaker System koordiniert werden um drei-Richtung Schwingprüfung durchzuführen. Sein kleines Trägergewicht hilft die Gesamttragfähigkeit zu verbessern. Die Testplattform kann also Last mit größerem Volumen und größerem Gewicht tragen.

2. Basierend auf Verbindungsmethoden, ist dieses Produkt in den integrierten Typ und geteilten Typ kategorisiert. In Anbetracht der verschiedenen Möglichkeiten, wird es in die GT und die BT Serie geteilt. Die GT Serie geht nach dem V-förmigen Modell, die BT Serie nach dem hydrostatischen Modell.

3. Das Schwingungssystem kann mit einem Gleittisch ausgestattet, X,Y und Z Richtung Schwingprüfungen für Teile oder gesamte Maschinen durchführen. Außerdem kann er zusammen mit Temperatur- und Feuchtigkeits-Klimakammern ein integriertes Umwelttestsystem erschaffen.

4. Die Fläche und Dicke der Gleitplatte bestimmen die Qualität eines aktiven Systems. Dies könnte außerdem das obere Frequenzlimit eines Shaker Tischs beeinflussen. Die Indikatoren der unten aufgeführten Tabelle gehören zu allen Standardprodukten unseres Unternehmens. Der Gleittisch kann speziellen Bedürfnissen der Kunden angepasst werden. Sie entsprechen dem JB/T 6869-93 Standard.

Eigenschaften
1. Angenehme Bedienung
Eindeutige Zapfen und Bedienung erlauben die horizontale und vertikale Umschaltung einfach zu steuern. Eine elektrische Steuerungseinheit ist ideal für die Nutzung eines Shaker Systems mit mittlerer Kraft, was die Umschaltung einfach gestaltet.

2. Integriertes Design
Integriertes Design erlaubt dem Gleittisch und Vibrationssystem eine Grundfläche zu teilen, die hohe Steife, einfache Installation und angenehme Inbetriebnahme bietet. Der integrierte Typ hat ein nationales Patent erhalten. Es kann ohne fest zugeordnete Grundfläche installiert werden

3. Geteiltes Design
Der geteilte Design Vibrationstisch wird weitgehend in der Messung von großen und komplexen Exemplaren verwendet und ist praktisch für Hebungen.

GT Serie mit V-förmigem Modell
Die GT Serie des Gleittischs besteht aus einer Gleitplatte, einer V-förmigen Schiene, Konnektoren, einer Granitplatte, Grundfläche und der eingebauten Ölquelle. Die eingebaute Brennstoffzufuhrpumpe ist durch eine kompakte Struktur und einfache Bedienung gekennzeichnet. Die Anzahl der V-förmigen Führungsschienen variiert mit Größe unseres Produkts. Diese Art der V-förmigen Führungsschiene wird mit einer extrem hohen Resistenz gegen Kippmomente bereitgestellt.

BT Serie mit hydrostatischer Lagerung
Die BT Serie des Gleittisches besteht aus einer Gleitplatte, hydrostatischer Lagerung, Konnektoren, einer Granitplatte, Grundfläche und einer eigenständigen hydrostatischen Ölquelle. Die hydrostatische Lagerung kann höhere Resistenz gegenüber Kippmomenten bereitstellen. Es ist für die Prüfung schwerer Exemplare angebracht. Je größer die Anzahl der hydrostatischen Lagerungen, desto größer die Resistenz gegenüber Kippmomenten.

Modelle

Spezifikationen des V-förmigen Lagerungen Gleittischs

Dicke (mm) ES-2-150
ES-3-150
ES-6-200 ES-6-230
ES-10-240
ES-20-320 ES-30-370
ES-40-370
ES-40-445
ES-50-445
ES-60-445
ES-100-550 ES-160-590 ES-200-650 ES-350-870
Effektive Masse (Aluminum/Magnesium) (kg)
LT0303
(300×300)
30
...
11.5/8.5
30
...
12/9
-- -- -- -- -- -- -- --
LT0404
(400×400)
30
...
17.5/12.5
30
...
18.5/13.5
-- -- -- -- -- -- -- --
LT0505
(500×500)
30
...
25.5/17.5
30
...
26.5/18.5
30
...
28/20.5
40
...
38/27.5
40
...
42/31.5
45
...
56.5/43
-- -- -- --
LT0606
(600×600)
40
...
46/31
40
...
46.5/32
40
...
48.5/34
40
...
50.5/36
40
...
55/40
45
...
73/54
    -- --
LT0707
(700×700)
45
...
69/47
45
...
70/48
45
...
72/50
45
...
74/52
45
...
80/58
45
...
93/68
    -- --
LT0808
(800×800)
-- 45
...
89/61
45
...
91/63
45
...
96/66
45
...
100/70
45
...
114/82
50
...
138/102
50
...
165/129
-- --
LT0909
(900×900)
-- -- 45
...
112/77
45
...
118/81
45
...
122/85
50
...
139/98
50
...
164/119
50
...
191/146
-- --
LT1010
(1000×1000)
-- -- 45
...
136/93
45
...
142/97
45
...
146/101
50
...
166/116
50
...
192/138
50
...
219/165
-- --
LT1111
(1100×1100)
-- -- 45
...
167/113
45
...
169/115
45
...
173/119
50
...
195/136
50
...
223/159
50
...
250/186
-- --
LT1212
(1200×1200)
-- -- 45
...
196/133
45
...
198/135
45
...
202/139
50
...
228/158
50
...
257/181
50
...
284/208
-- --
LT1515
(1500×1500)
-- -- -- -- -- -- 50
...
374/260
50
...
401/287
50
...
401/287
50
...
536/422
LT2020
(2000×2000)
-- -- -- -- -- -- 60
...
775/527
60
...
802/554
60
...
802/554
60
...
937/689
Arbeitsumgebung Temperaturbereich 5 ~35℃
Feuchtigkeitsbereich ≤90% (nicht kondensierend)
Anmerkung 1. Effektive Masse beinhaltet Gleitplatte, Schwingstab, V-förmige Lagerungen, und die Antriebssäule (ausgenommen Ankermasse).
2. Nutzbares oberes Frequenzlimit 2000Hz
3. Die oben-genannte effektive Masser ist nach üblichem Design. Sollte es eine spezielle Anforderung oder ein bestimmtes Design geben, bitte die effective Masse neuberechnen.
